Model DR511 Plastic bag, flat bottles semi automatic labeling machine labeler equipment customized for flat surface labeling






Core working principle :

When the sensor detects the product or receives the signal sent from the pedal, the sucker which is sucking the label falls to label and covers the product, and then goes back to the original location to suck the next label and wait for the next label signal. The whole movements of the labeling have been finished.

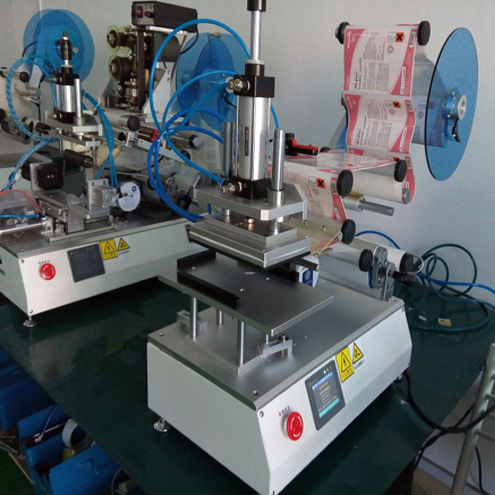

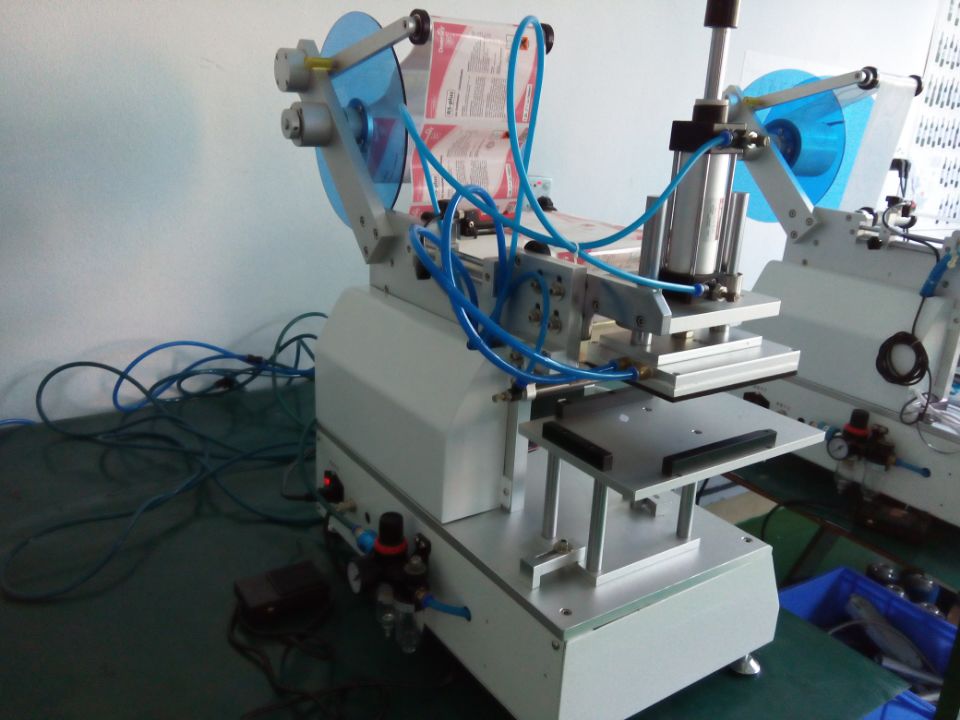

semi automatic flat surface labeling machine

Procedure:
Put the product -> Judge if product arrives (controlled by the detecting equipment or manually)-> Label and cover it(the device can achieve it automatically)->Remove the labeled products.

Label requirement
1. The distance between each two labels is 2-4mm;
2. The labels’ backing paper is made from GLASSINE material, because this paper has good toughness in order to    prevent being pulled apart
3. The inner diameter of label roll is 76mm, the outer diameter is less than 260mm, arranged in a single row.


Technical Parameters: Model DR511


          Parameter Name            Specific Parameter Values
Labeling Accuracy ± 0.5mm (except for products & labels' error)
Labeling Speed 15 to 25 pcs / min (related to products' size)
Applicable Products' Size Length: 20mm ~ 200mm; Width: 20mm ~ 150mm;Thick:0.2mm~120mm
Applicable Label's Size Length: 15mm ~ 200mm; Width: 20mm ~ 200mm;
Machine's Size Approximately 850mm × 410mm × 720mm (L × W× H);
Power supply 220V/50HZ
Total Weight Approximately 41Kg
Applicable label’s inner diameter Ø76mm
Applicable label’s outer diameter Ø 240mm
Voltage 220V
Air Pressure 0.4-0.6Mpa


Feature:

1. Powerful, can be used in various parts of the flat, circular surface, the concave plane of labeling, labeling can be used for irregular work pieces;
2. Accurate labeling, high stability, using PLC + standard stepper motor drive to send to send standard indeed; discharge institutions configurations brake function, to ensure standard belt taut, ensuring precise label detection; marked with detour corrective mechanism to prevent label offset about;
3. Strong and durable, the circuit layout with separate gas, gas purification device configured to prevent moisture damage air appliances, prolong equipment life; machine using advanced aluminum and stainless steel materials, quality firm;
4. Easy to adjust, height adjustable stroke configuration functions, different height product labeling, without repeated replacement fixture;
5. Appearance, using bottom-mounted computer white box, with stainless steel and high-alloy, beautiful, lifting equipment level;
6. With manual / automatic two kinds of labeling control, workers may need to select the use of sensors to achieve labeling or foot control; setting manual and automatic control buttons, the standard length can be regulated;

Optional functions and components:
1. hot coding / marking function;
2. automatic feeding function;
3. automatic rewinding function (combination of product considered);
4. special label sensor.

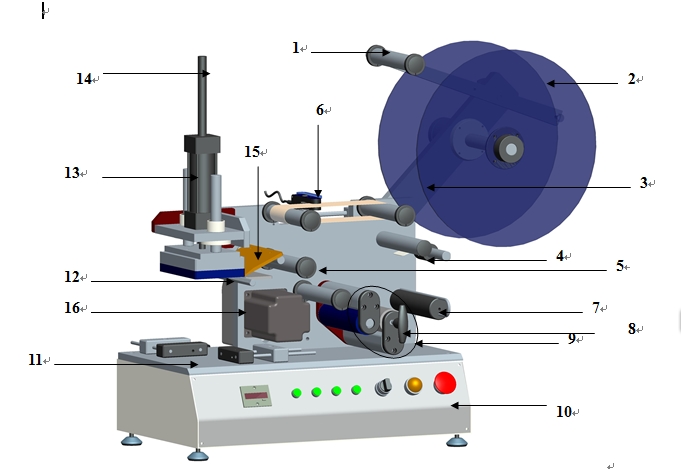

Order Structure Description Structure Function
1 Disc brake Prevent the semi-automatic flat labeling machine loose the excessive
2 Charging tray Put label coil is used for semi-automatic flat labeling machine
3 Feeder Semi-automatic flat labeling machine
4 Press the shrapnel Semi-automatic flat labeling machine pin labels, ensure the tension of label
5 Rollers Used for semi-automatic flat labeling machine round labels
6 Mark magic eye Semi-automatic flat labeling machine test label
7 Receiving institutions Semi-automatic flat labeling machine recycling label at the bottom of the paper
8 T handle Used for semi-automatic planar labeling machine traction mechanism locking
9 Traction By drawing the bottom paper, stripping, its firmness can be adjusted by screws
10 Control panel For plane labeling machine semi-automatic machine circuit configuration
11 Fixture table Used for semi-automatic labeling machine put workpiece fixture
12 Scavenge pipe In the process of tag stripping, hold label, a smooth transition to the suction head
13 Cylinder Used for semi-automatic flat labeling machine to complete labeling
14 Tangent screw As semi-automatic labeling machine plane slight adjustment of the height of the head and the work-piece
15 Film pressure Ensure the semi-automatic flat labeling machine tension labels
16 Traction motor Provide power to the label for moving

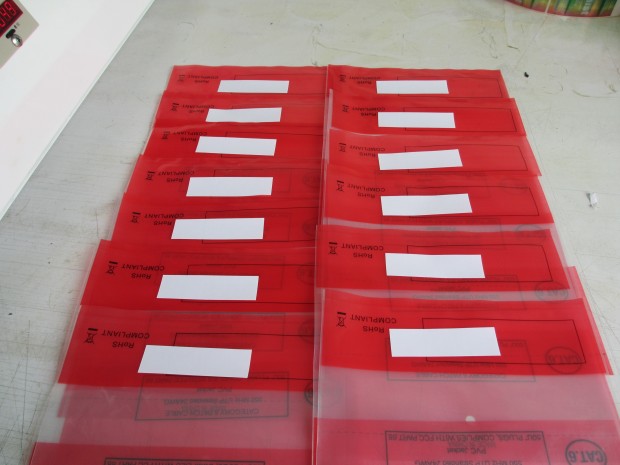

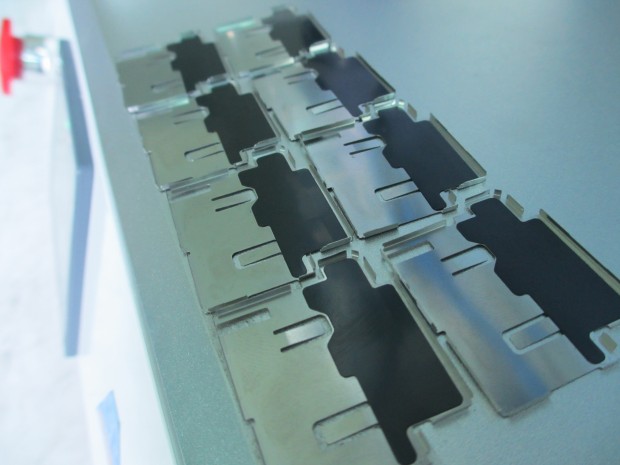

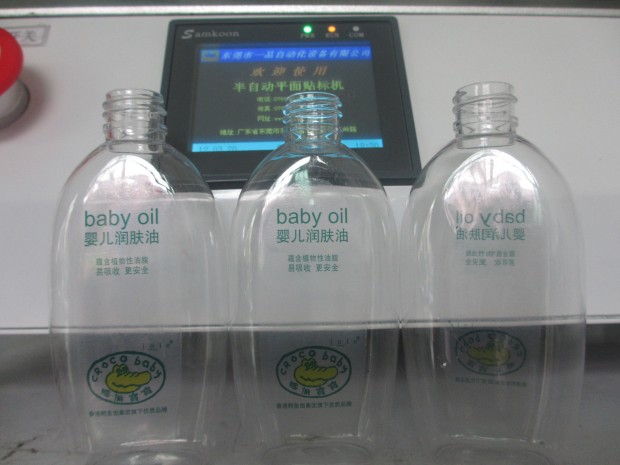

Samples:

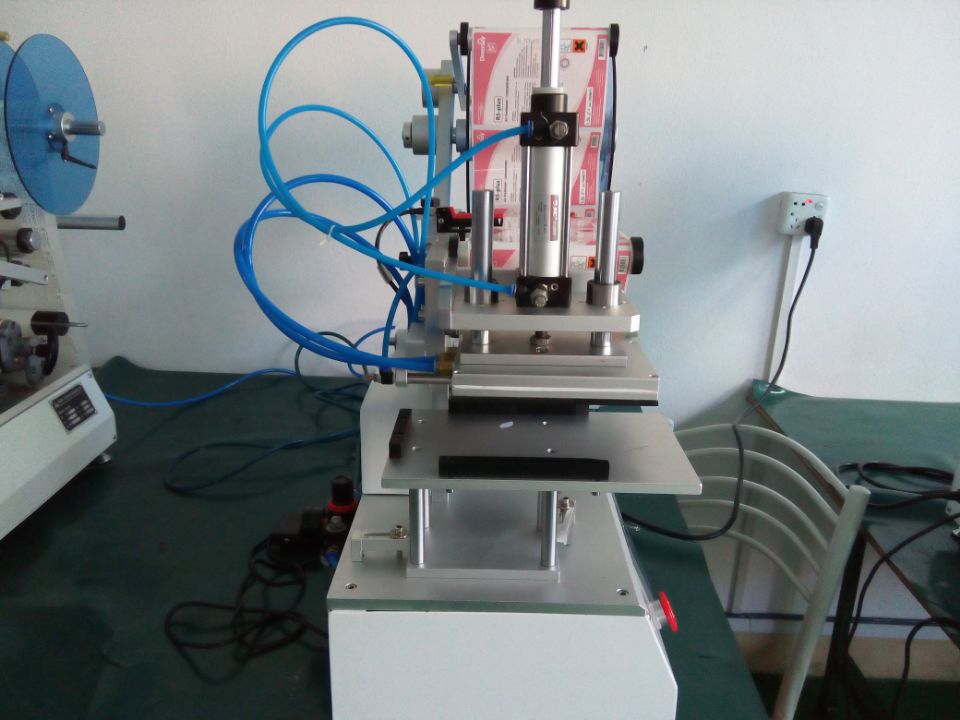

semi automatic flat surface labeling machine






Other buying terms


1. Packing condition: plywood case

2. Delivery time: 15-20 working days after receive the deposit.

3. Payment term: TT, 30% deposit, balance before delivery.
4. Delivery term: FOB Shenzhen
5. Loading port: Shenzhen, China
6. Quality guarantee: The seller will provide free spare parts along with the machine.

7. Overseas Service and commissioning:  If technician is requested from buyer, the seller will send the technician to user’s site for 7 days, the round international air ticket, Hotel and food would be arranged by buyer’s, and the buyer should offer USD 100.00/day for technician for extra days.
