Model DR502 High Speed Full Automatic Upper Down Side Flate Surface Labaling Machine Card Paper Carton Box Sticker Labeller Made in China

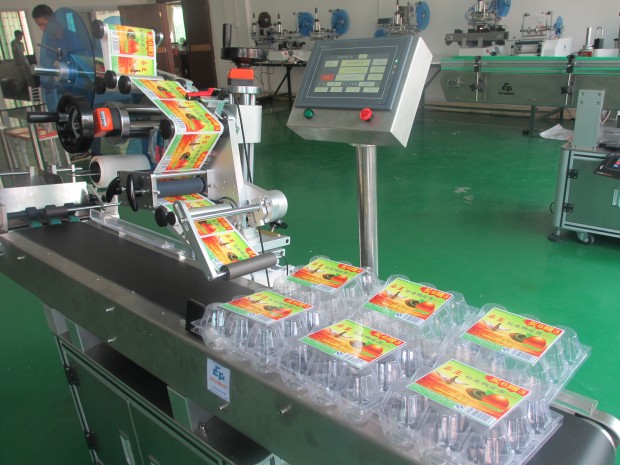

Machine Photos:
Flate Surface Labaling Machine

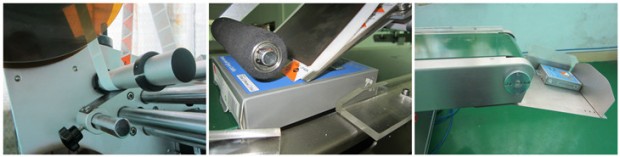

Functional Features:
Flate Surface Labaling Machine
(1) It can separate the card steadily, using advanced technology to do it, which is sorting and reverse wheel technology, card sorting rate is far higher than the general card separating mechanism;
(2) High speed, be aim at labeling the code check on the medicine box, it stable speed more than 150 pieces / minute;
(3) Widely application, can meet various labeling, such as cards, paper goods, it is suitable for unfold goods labeling;
(4) Accuracy labeling, using top roller to fix the work piece, smooth transmission, no bending, to ensure the accuracy of labeling;
(5) Simply adjustment, it has six degrees of freedom can be adjusted, the conversion between the different products become simple and time-saving;


Operation PLC control system makes labeling machine easy to operate
Material Labeling machine’s main body is made of SUS304 stainless steel
Configuration Our labeling machines adopt Japan motor driving and photo sensor   and Taiwan control system
Option Device Reader: Read 2D codes, bar codes and other information, establish products’ database for products’ traceability.
All-purpose Electric Eyes: General electric eyes cannot detect transparent labels, Leuze Electric Eye imported from Germany should be chose to be supportive.
Ink-jet printer: Can be equipped with the mainstream ink-jet printer in the market, print at specified location on the label, which can be combined with labeling machines perfectly.
Coder: Use thermal coder to print production date, expiration date, batch number and other information.

Parameters: DR502
Flate Surface Labeling Machine

 Parameter Name  Specific Parameter Values
Labeling Accuracy ± 01mm (except for products & labels' error)
Labeling Speed 40 to 120 pcs / min (related to products' size)
Applicable Products' Size Length: 40mm ~ 400mm; Width: 40mm ~ 200mm;Height:0.2mm~150mm
Applicable Label's Size Length: 6mm ~ 150mm; Width(backing paper): 15mm ~ 130mm;
Machine's Size Approximately 1600mm × 780mm × 1400mm
(length × width × height);
Power supply 220V/50HZ
Total Weight Approximately 180Kg
Applicable label’s inner diameter Ø76mm
Applicable label’s outer diameter Ø 240mm
Voltage 220V


 Working Process
◆ Core working principle :When the sensor detects the product, the signal will be sent to the labeling control system, after dealing with the signal by PLC, sending the label and labeling on the products setting position at the right time, when the products through the over-labeling device, reinforce labeling, by the time, a movement of labeling finished.

◆Procedure:Put the product->The products will be separated and delivered(achieve automatically)->Labeling(achieve automatically)->Collect labeled products(achieve automatically)->Take away the products.

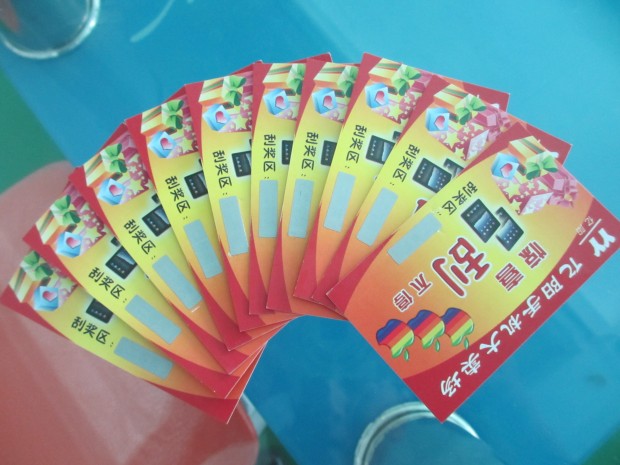

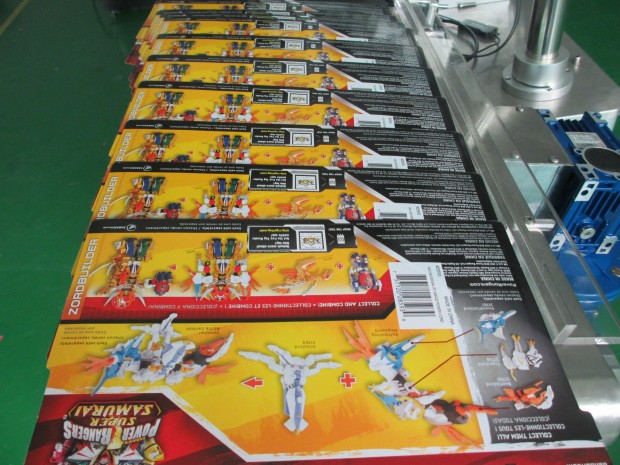

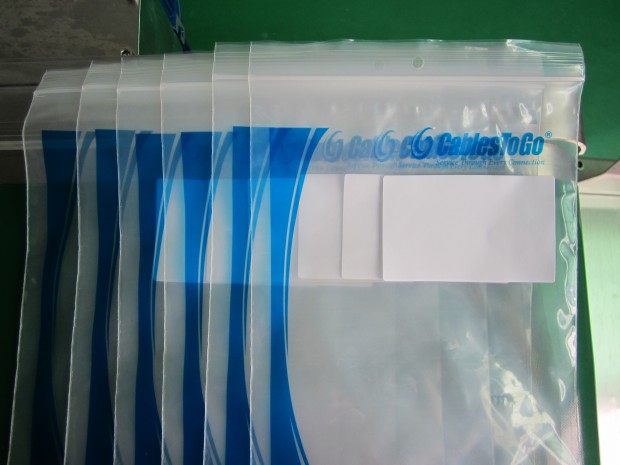

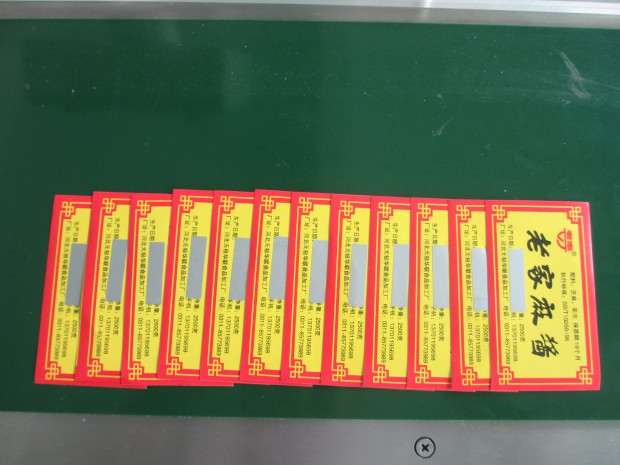

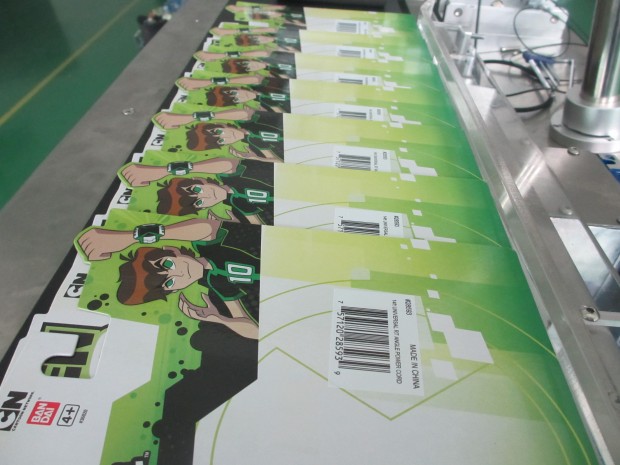

Samples:






Label Requirements:

1. The distance between each two labels is 2-4mm;

3. The labels’ backing paper is made from glassine material, because this paper has good toughness in order to    prevent being pulled apart

4 The inner diameter of label roll is 76mm, the outer diameter is less than 260mm, arranged in a single row.



The process of making label above should be combined with your products. The specific requirements please refer to the result of communication with our engineers!

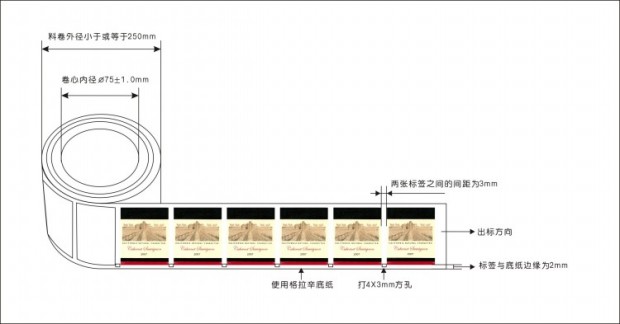

The below drawing is for reference.



Other buying terms


1. Packing condition: plywood case

2. Delivery time: 15-20working days after receive the deposit.

3. Payment term: TT, 30% deposit, balance before delivery.
4. Delivery term: FOB Shenzhen
5. Loading port: Shenzhen, China
6. Quality guarantee: The seller will provide free spare parts along with the machine.

7. Overseas Service and commissioning:  If technician is requested from buyer, the seller will send the technician to user’s site for 7 days, the round international air ticket, Hotel and food would be arranged by buyer’s, and the buyer should offer USD 100.00/day for technician for extra days.
